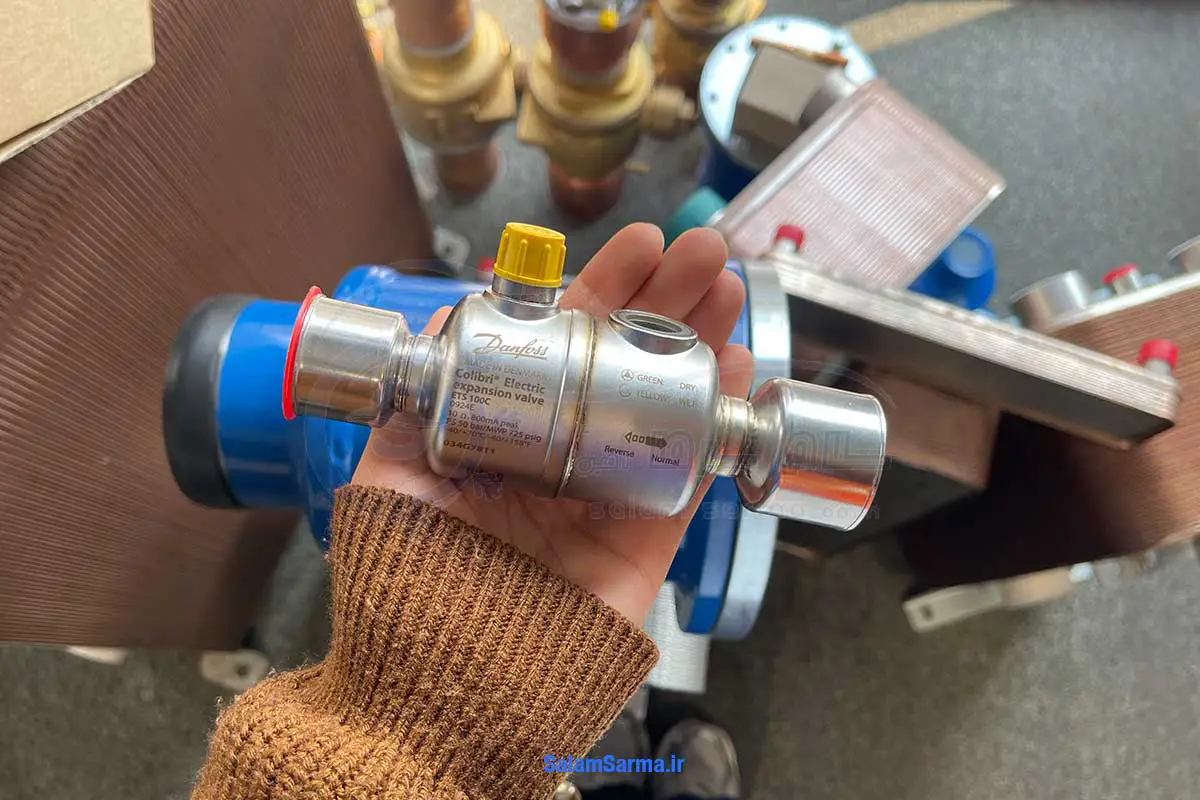

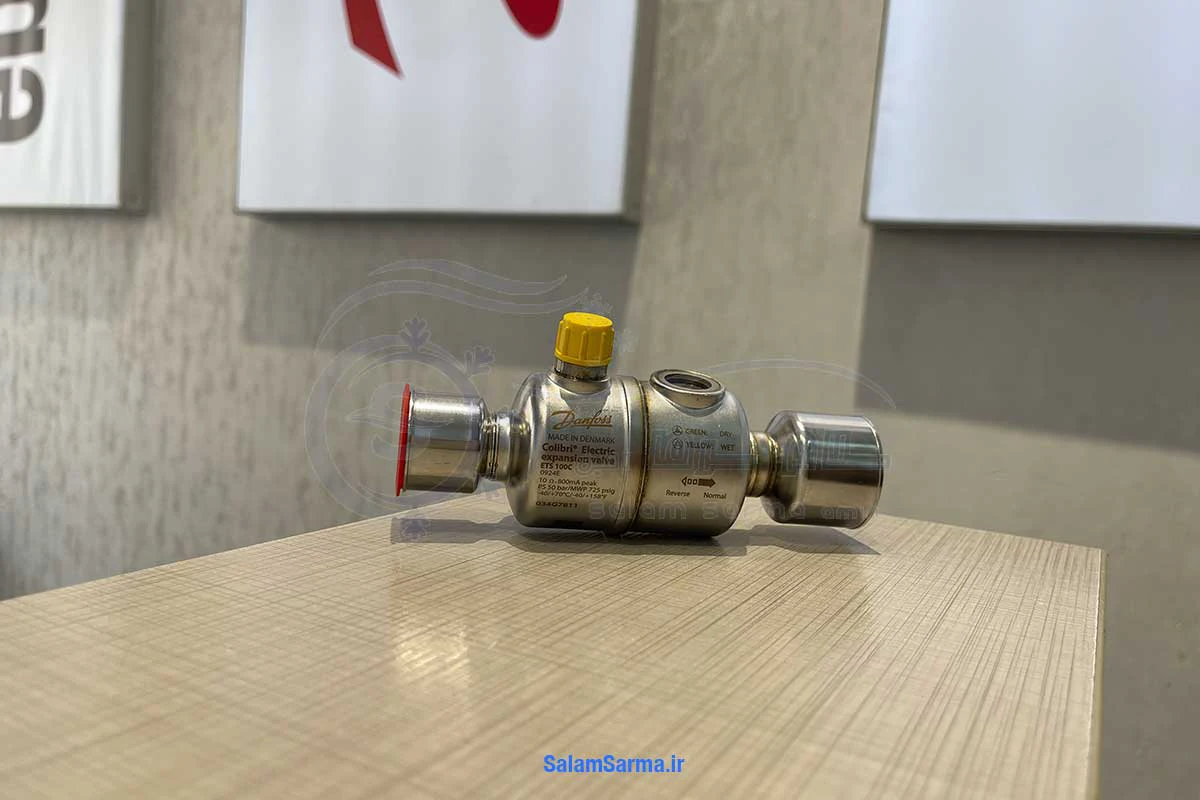

اکسپنشن ولو الکترونیکی
اکسپنشن ولو الکترونیکی (شیر انبساط الکترونیکی اصل)
اکسپنشن ولو الکترونیکی یکی از اجزای کلیدی در سیستم های تهویه مطبوع و سردسازی مدرن است. چرا که نقش مهمی در کنترل دقیق جریان مبرد ایفا می کند. این نوع شیر با بهره گیری از فناوری الکترونیکی، به صورت هوشمند میزان مبرد عبوری را تنظیم کرده و باعث بهبود عملکرد سیستم، افزایش بهره وری انرژی و کاهش مصرف برق می شود. برخلاف شیرهای انبساط مکانیکی سنتی، شیر انبساط الکترونیکی قادر است با دقت بالا و واکنش سریع به تغییرات بار سرمایشی، دما و فشار را کنترل کند. این ویژگی ها منجر به افزایش عمر تجهیزات و کیفیت سرمایش مطلوب تر می گردد. در این مطلب، به بررسی کامل ساختار، عملکرد و مزایای اکسپنشن ولو الکترونیکی خواهیم پرداخت.
اکسپنشن ولو الکترونیکی چیست؟
اکسپنشن ولو الکترونیکی، که در زبان فارسی به آن شیر انبساط الکترونیکی نیز گفته می شود یکی از اجزای حیاتی در سیستم های تهویه مطبوع و یخچال های صنعتی و خانگی است. وظیفه اصلی این قطعه، کنترل دقیق میزان عبور مبرد از قسمت فشار بالا به فشار پایین سیستم است. این کنترل باعث کاهش دما و فشار مبرد شده و به فرآیند تبخیر و جذب حرارت در اواپراتور کمک می کند.
شیوه کار اکسپنشن ولو الکترونیکی
در مقایسه با شیر انبساط مکانیکی سنتی، اکسپنشن ولو الکترونیکی با استفاده از سنسورها و کنترلرهای هوشمند، قادر است جریان مبرد را به صورت دقیق تر و سریع تر تنظیم کند. این شیر با دریافت داده هایی مانند دما، فشار و جریان مبرد، مقدار عبور را بهینه می کند تا عملکرد سیستم به بهترین شکل ممکن انجام شود. این دقت بالا باعث می شود مصرف انرژی کاهش یافته و کارایی سیستم افزایش یابد. از دیگر مزایای شیر انبساط الکترونیکی می توان به افزایش عمر قطعات سیستم، بهبود کیفیت سرمایش و گرمادهی و کاهش نوسانات دمایی اشاره کرد. همچنین این شیرها قابلیت تنظیم از راه دور و اتصال به سیستم های مدیریت هوشمند را دارند که در ساختمان های مدرن و سیستم های پیچیده بسیار اهمیت دارد.
انواع شیر انبساط الکترونیکی
شیر انبساط الکترونیکی یا اکسپنشن ولو یکی از مهم ترین قطعات سیستم های برودتی و تهویه مطبوع است. زیرا وظیفه کنترل دقیق جریان مبرد را بر عهده دارد. این شیرها با استفاده از فناوری الکترونیکی، بهبود قابل توجهی در کارایی و بهره وری سیستم ایجاد می کنند. انواع مختلفی از شیر انبساط الکترونیکی وجود دارد. چرا که هر کدام ویژگی ها و کاربردهای خاص خود را دارند. در ادامه به معرفی و توضیح برخی از انواع پرکاربرد این شیرها می پردازیم.
-
شیر انبساط الکترونیکی با عملکرد مستقیم
این نوع اکسپنشن ولو الکترونیکی به صورت مستقیم جریان مبرد را بر اساس اطلاعات دریافتی از سنسورها تنظیم می کند. شیر با کنترل مستقیم جریان مبرد به اواپراتور، فشار و دمای مبرد را بهینه می سازد. این شیرها در سیستم های تهویه مطبوع کوچک و متوسط به کار می روند. همچنین به دلیل دقت بالای کنترل، مصرف انرژی را کاهش می دهند. علاوه بر این، قابلیت تنظیم سریع و پاسخ دهی مناسب به تغییرات بار سرمایشی از ویژگی های مهم این نوع شیر انبساط الکترونیکی است.
-
شیر انبساط الکترونیکی با عملکرد غیرمستقیم
در این نوع اکسپنشن ولو الکترونیکی، عملکرد شیر توسط سیستم کنترل مرکزی و الگوریتم های پیچیده مدیریت می شود. اطلاعات مختلفی مانند دما، فشار و جریان مبرد به سیستم کنترل ارسال شده و به وسیله الگوریتم ها، میزان باز و بسته شدن شیر تنظیم می شود. این شیرها در سیستم های بزرگ تر و پیچیده تر، مانند سیستم های چیلر و سردخانه های صنعتی کاربرد دارند. دقت بالای تنظیم و امکان هماهنگی با سایر بخش های سیستم، از مزایای این شیرها است.
شیر انبساط الکترونیکی در انواع مختلفی تولید می شود که هر کدام بسته به نوع کاربرد و اندازه سیستم، مزایا و قابلیت های خاصی دارند. انتخاب مناسب ترین نوع اکسپنشن ولو الکترونیکی می تواند به بهینه سازی عملکرد سیستم برودتی، کاهش مصرف انرژی و افزایش طول عمر تجهیزات کمک کند.
کاربرد اکسپنشن ولو الکترونیکی
اکسپنشن ولو الکترونیکی در سیستم های سرمایشی و تهویه مطبوع نقش حیاتی دارد. این شیر با تنظیم دقیق جریان مبرد، باعث بهینه سازی عملکرد اواپراتور و افزایش بازده کلی سیستم می شود. از کاربردهای اصلی شیر انبساط الکترونیکی می توان به موارد زیر اشاره کرد:
- سیستم های تهویه مطبوع پیشرفته
- صنایع غذایی و دارویی
- یخچال های فروشگاهی و ویترینی
- سیستم های تبرید در دیتاسنترها
- کاربرد در خودروهای پیشرفته
به طور کلی، شیر انبساط الکترونیکی به دلیل دقت بالا، مصرف بهینه انرژی و کنترل هوشمند، در اغلب کاربردهای حساس و پیشرفته سرمایشی به کار می رود.
اجزای تشکیل دهنده شیر انبساط
شیر انبساط الکترونیکی (اکسپنشن ولو الکترونیکی) از اجزای مختلفی تشکیل شده است. زیرا همگی در کنار یکدیگر باعث عملکرد دقیق، سریع و هوشمند این قطعه در سیستم های برودتی می شوند. در ادامه با مهم ترین اجزای تشکیل دهنده این شیر آشنا می شویم:
- بدنه اصلی: بدنه شیر انبساط الکترونیکی محل عبور مبرد و قرارگیری قطعات مکانیکی و الکترونیکی است. این قسمت از فلزات مقاوم مانند برنج یا فولاد ضد زنگ ساخته می شود تا در برابر فشار و خوردگی مقاوم باشد.
- محرک الکترونیکی: این موتور کوچک اما دقیق، مسئول باز و بسته کردن شیر با دقت بالا است. با دریافت فرمان از کنترلر، موقعیت دریچه را تغییر می دهد تا میزان جریان مبرد تنظیم شود.
- دریچه یا سوزن تنظیم: این قطعه داخل شیر قرار دارد و میزان باز یا بسته بودن مسیر مبرد را مشخص می کند. حرکت این سوزن مستقیما بر میزان سرمایش تاثیر می گذارد.
- سنسور دما و فشار: این سنسورها اطلاعات مورد نیاز برای عملکرد بهینه شیر را از محیط دریافت و به کنترلر ارسال می کنند.
- مدار کنترل: مغز متفکر شیر انبساط الکترونیکی است. این واحد با تحلیل داده های دریافتی از سنسورها، فرمان مناسب را برای تنظیم موقعیت شیر صادر می کند.
- کانکتور و سیم کشی: جهت اتصال شیر به سیستم کنترلی و انتقال فرمانها و داده ها استفاده می شود.
این اجزا در کنار یکدیگر، امکان کنترل دقیق مبرد را فراهم می کنند و باعث بهینه سازی عملکرد سیستم های سرمایشی می شوند.
مشخصات فنی اکسپنشن الکترونیکی
شیر انبساط الکترونیکی یکی از قطعات پیشرفته سیستم های برودتی است. چرا که برای عملکرد صحیح، باید با مشخصات فنی دقیق و متناسب با نوع سیستم انتخاب شود. این مشخصات بسته به برند، مدل و کاربرد مورد نظر ممکن است متفاوت باشد،. اما در ادامه به رایج ترین مشخصات فنی شیر انبساط الکترونیکی اشاره می کنیم:
- ظرفیت عبور مبرد بر حسب تن تبرید (TR) یا کیلووات بیان می شود و باید با بار سرمایشی سیستم مطابقت داشته باشد.
- شیر انبساط الکترونیکی باید با نوع مبرد مورد استفاده در سیستم سازگار باشد. بسیاری از مدل ها قابلیت کار با مبرد هایی مانند R134a، R410A، R404A، R22، R32 و مبردهای جدیدتر مانند R1234yf را دارند.
- اصولا با ولتاژهای ۱۲ ولت DC یا ۲۴ ولت DC تغذیه می شوند و موتورهای پله ایStepper Motor) ) دارند.
- بیشتر شیرهای انبساط الکترونیکی قادر به عملکرد در بازه دمایی حدود -۴۰ تا +۶۰ درجه سلسیوس هستند.
- فشار مجاز این شیرها میتواند تا ۴۵ بار (حدود ۶۵۰ psi) برسد، که متناسب با سیستم های فشار بالا طراحی می شود.
- اتصال شیر انبساط الکترونیکی به صورت مهره ای، جوشی یا فلنجی عرضه می شود.
- توسط سیگنال های دیجیتال از کنترلر مرکزی (مانند کنترلر سوپرهیتر) کنترل می شود و برخی مدل ها از پروتکل های ارتباطی مانند Modbus پشتیبانی می کنند.
شیر انبساط الکترونیکی با مشخصات فنی متنوع و پیشرفته، امکان کنترل دقیق و هوشمند جریان مبرد را فراهم می سازد. انتخاب صحیح بر اساس ظرفیت، نوع مبرد، ولتاژ و فشار کاری، برای دستیابی به عملکرد بهینه سیستم ضروری است.
اهمیت نصب صحیح شیر انبساط الکترونیکی
نصب صحیح شیر انبساط الکترونیکی نقش کلیدی در عملکرد بهینه سیستم های تبرید و تهویه مطبوع ایفا می کند. این قطعه وظیفه دارد میزان دقیق جریان مبرد را به اواپراتور کنترل کند تا فرآیند تبخیر به بهترین شکل انجام شود. هرگونه اشتباه در نصب می تواند باعث اختلال در این روند شده و عملکرد کل سیستم را با مشکل مواجه کند. اگر شیر انبساط الکترونیکی به درستی نصب نشود، اماکن دارد میزان مبرد وارد شده به اواپراتور بیش از حد یا کمتر از مقدار لازم باشد. این مسئله می تواند موجب سوپرهیت نامناسب، کاهش راندمان سرمایش، افزایش مصرف انرژی و حتی آسیب به کمپرسور شود. همچنین نصب اشتباه امکان دارد باعث نشتی مبرد، نویز در سیستم کنترلی یا بروز خطا در عملکرد سنسورها شود. نصب صحیح شیر انبساط الکترونیکی شامل مواردی همچون موقعیت فیزیکی مناسب، رعایت جهت جریان مبرد، محافظت از قطعه در برابر حرارت حین جوشکاری و اتصال دقیق سیم کشی ها به کنترلر مرکزی است. رعایت این موارد تضمین می کند که شیر بتواند با دقت بالا و واکنش سریع، جریان مبرد را بر اساس شرایط لحظه ای تنظیم کند.
مزایای اکسپنشن ولو الکترونیکی
این شیر با بهره گیری از فناوری دیجیتال و سنسورهای دقیق، باعث بهبود عملکرد کلی سیستم می شود. در ادامه به مهم ترین مزایای اکسپنشن ولو الکترونیکی اشاره می کنیم:
- کنترل دقیق جریان مبرد
- افزایش راندمان انرژی
- پاسخ دهی سریع به تغییرات بار سرمایشی
- افزایش عمر مفید کمپرسور و قطعات
- قابلیت اتصال به سیستم های هوشمند
در مجموع، استفاده از شیر انبساط الکترونیکی موجب افزایش دقت عملکرد، کاهش هزینه های انرژی و نگهداری و بهبود عملکرد کلی سیستم برودتی می شود.
علائم نام گذاری اکسپنشن الکترونیکی
شیر انبساط الکترونیکی، اصولا دارای کدها و علائم خاصی در نام گذاری است. زیرا نشان دهنده ویژگی های فنی و عملکردی آن هستند. این علائم توسط تولید کنندگان برای شناسایی سریع نوع، ظرفیت و سازگاری شیر طراحی شده اند. آشنایی با این علائم به مهندسان و تکنسین ها کمک می کند تا در انتخاب، نصب و نگهداری تجهیزات دچار اشتباه نشوند. در ادامه به رایج ترین علائم و اختصاراتی که در نام گذاری شیر انبساط الکترونیکی استفاده می شود اشاره می کنیم:
- ظرفیت یا سایز شیر (مثلا: 10T یا 15kW)
- نوع مبرد (مثلا: R410A. R134a)
- نوع کنترل (مثلا: PWM یا Step Motor)
- ولتاژ ورودی (مثلا: 12VDC. 24VDC)
- نوع اتصال (مثلا: S – Solder. F – Flare)
شناخت علائم نام گذاری اکسپنشن ولو الکترونیکی باعث انتخاب دقیق تر، نصب مطمئن تر و نگهداری ساده تر می شود. همیشه پیش از خرید یا نصب شیر انبساط الکترونیکی، به جدول مشخصات و کد فنی آن توجه کنید تا از همخوانی آن با سیستم اطمینان حاصل شود.
نحوه نصب اکسپنشن ولو الکترونیکی
نصب صحیح شیر انبساط الکترونیکی یکی از مراحل حیاتی در راه اندازی سیستم های برودتی و تهویه مطبوع است. چرا که عملکرد نادرست یا نصب اشتباه می تواند موجب افت راندمان یا آسیب به تجهیزات شود. در ادامه مراحل استاندارد نصب اکسپنشن ولو الکترونیکی شرح داده می شود:
- بررسی مشخصات فنی
پیش از نصب، باید مشخصات فنی شیر انبساط الکترونیکی مانند نوع مبرد، ولتاژ ورودی، ظرفیت و نوع اتصال با سیستم مطابقت داشته باشد.
- نصب مکانیکی
شیر باید در مسیر خط مایع و قبل از ورودی اواپراتور نصب شود. بهتر است شیر در حالت عمودی و در جهت جریان مبرد (طبق فلش روی بدنه) قرار گیرد. با توجه به نوع اتصال (جوشی، مهره ای یا فلنجی)، اتصالات باید کاملا آب بندی و بدون نشتی انجام شود. در صورت نیاز به جوشکاری، حتما موتور الکترونیکی شیر از بدنه جدا شده یا با پارچه نسوز محافظت شود تا از آسیب حرارتی جلوگیری شود.
- نصب سنسورها
سنسور دما و فشار باید در محل های تعیین شده (معمولا در خروجی اواپراتور و خط مکش) نصب شوند تا بتوانند داده های دقیق به کنترلر ارسال کنند.
- اتصال الکتریکی
کابل ارتباطی شیر انبساط الکترونیکی به کنترلر مرکزی وصل می شود. جهت سیم کشی باید مطابق نقشه و دستورالعمل کارخانه سازنده انجام شود. استفاده از کابل های شیلددار برای جلوگیری از نویز توصیه می شود.
- بررسی نشتی و خلاگیری
پس از نصب کامل، سیستم باید تست نشتی شود. سپس عملیات وکیوم (خلاگیری) برای حذف رطوبت و هوا از مدار انجام می گیرد.
- راه اندازی و تنظیمات اولیه
پس از راه اندازی سیستم، کنترلر باید کالیبره شود و شیر انبساط الکترونیکی با تنظیمات مناسب (مانند سوپرهیت) برنامه ریزی شود. داده های عملکرد شیر (مانند تعداد پله باز شدن، وضعیت دما و فشار) توسط کنترلر قابل مشاهده و تنظیم است.
نصب شیر انبساط الکترونیکی باید توسط تکنسین متخصص و مطابق با دستورالعمل شرکت سازنده انجام گیرد. زیرا کوچک ترین اشتباه در نصب یا تنظیمات می تواند عملکرد کل سیستم برودتی را مختل کند.
